0

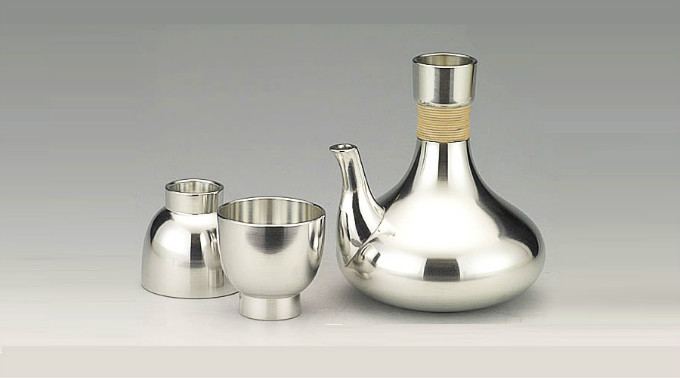

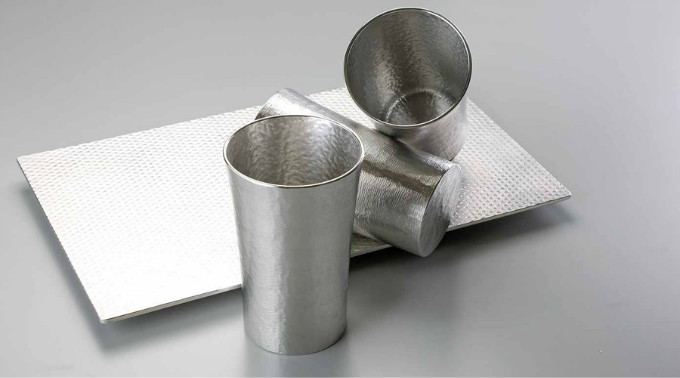

14460锡，金属，却有着柔软的质地，工业化加工难度大，日本的锡器依旧沿革着古老的方式纯手工制作。良好的导热，适于酒器及温酒器，而锡本身对于味道的保护也常用来制作茶器（巧克力外包装，著名的锡纸鲈鱼应该足够说明了）。而看似简单的器具，有着繁琐的制作过程：
1）熔解

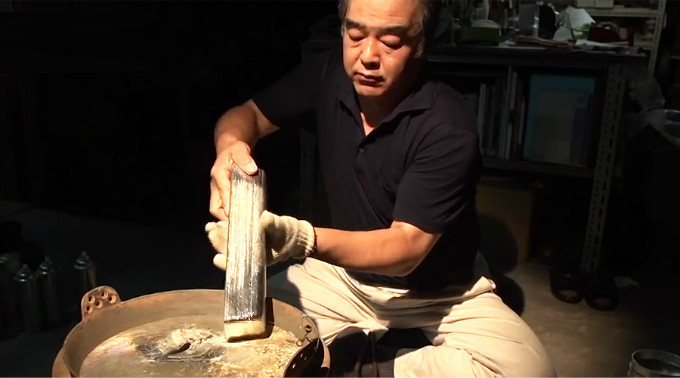

将纯度为97%的锡块熔解成液态，锡的熔点在232度
2）模具

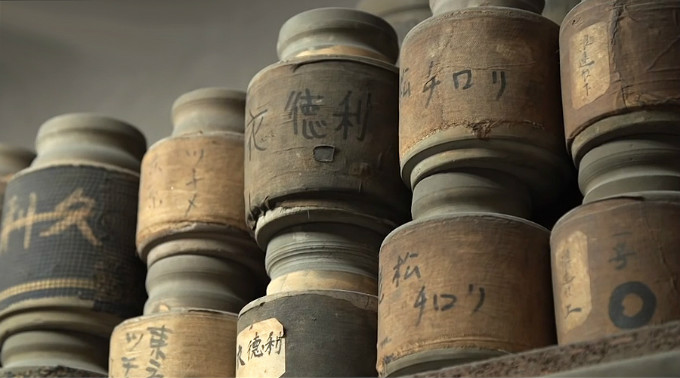

大阪锡器工坊历代流传下来的模具多达上千种，模具就是匠人的生命，视频中老板称其为匠人的米袋子

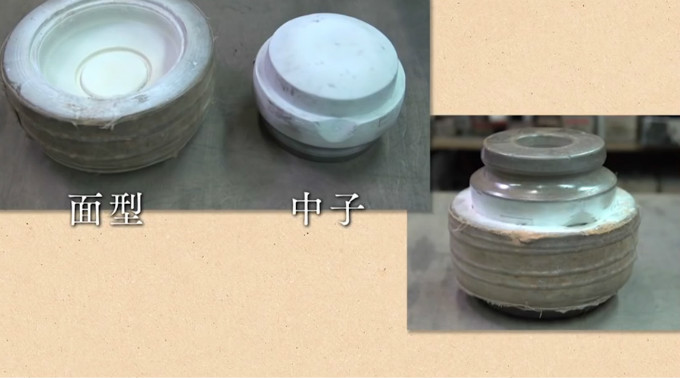

一个部件的模具分为面型和中子，两者合起来会预留一个浇注口

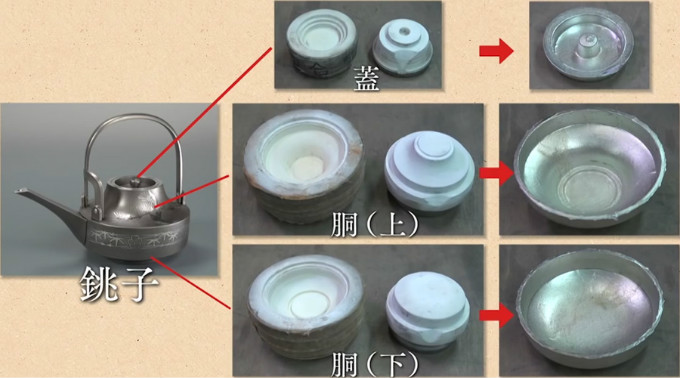

此次铸造的酒壶是分为三部分来铸造的，盖、壶身上部及壶身下部
3）浇铸

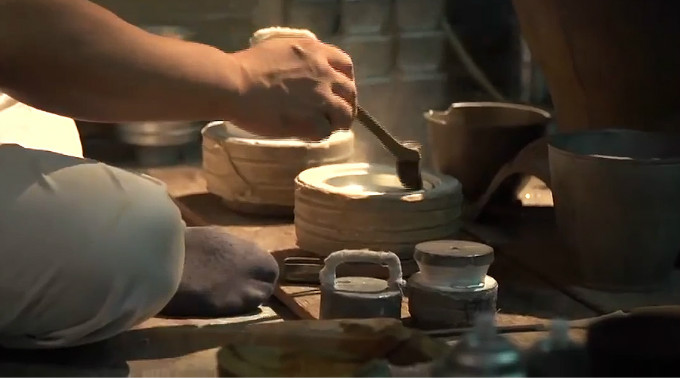

锡极易凝固，先将锡水倒入模具，将模具预热

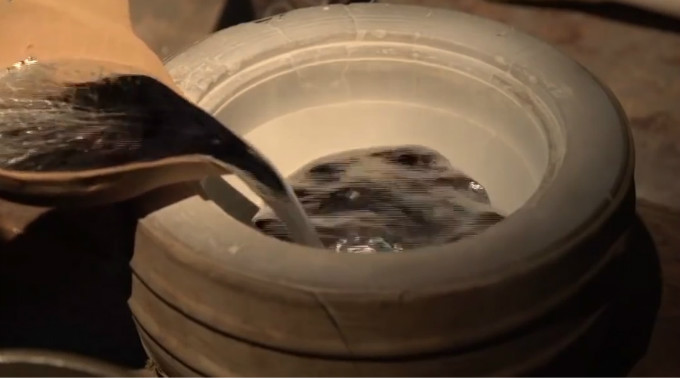

模具预热后，就可以浇铸了。看似简单的浇铸，由于锡的凝固极其迅速实际仅有数秒时间
3）开模，修剪
有的模具需要完全凝固才能打开、有的模具需要在凝固的瞬间打开、而有的则绝对不能在凝固瞬间打开，模具不同时间的掌握完全不同...
盖子需要90秒左右，壶身部分130秒左右，千种模具不同时间...
没有老一辈的言传身教、多年的经验是做不到的
开模后，刷子蘸清水涂刷器物使其收缩，从外型上脱离
剪掉浇注口处多余的部分
4）表面切削

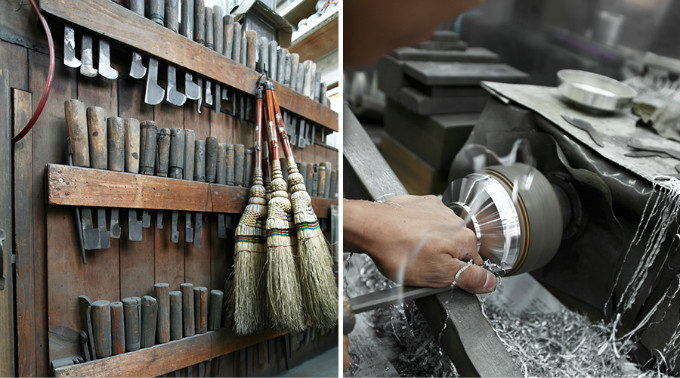

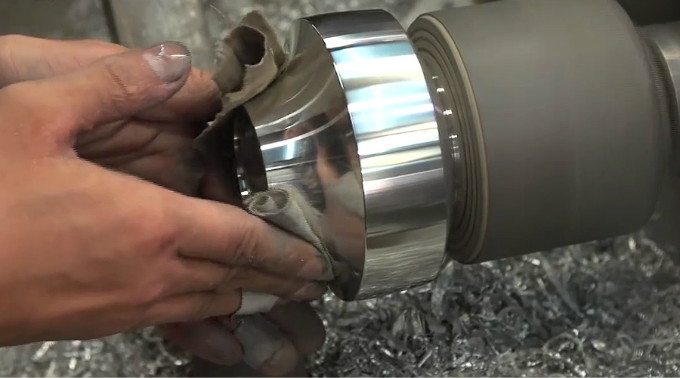

在旋床上，根据不同形状的器物及器物的不同位置选用不同刀具，将表面切削掉0.5mm，并对部分部件的形状及角度进行调整，其中需要的专注及经验不言而喻
5）熔接
将壶身上下两部分合起来，烙铁热熔接
用隔热的纸将其他部分遮挡起来
6）切削、抛光
熔接后整体再次切削，然后抛光，最后一步用手指沾水磨除表面雾状
7）部件焊接

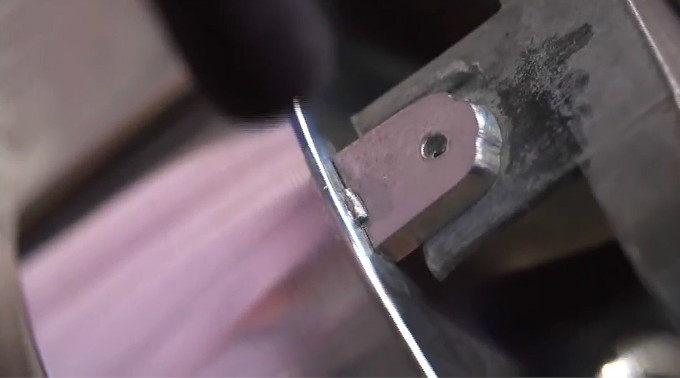

使用比锡熔点更低的合金作为焊接剂，将壶嘴等零件焊接到壶身
8）绘画
使用磁漆类涂料，在表面画上图案
9）腐蚀

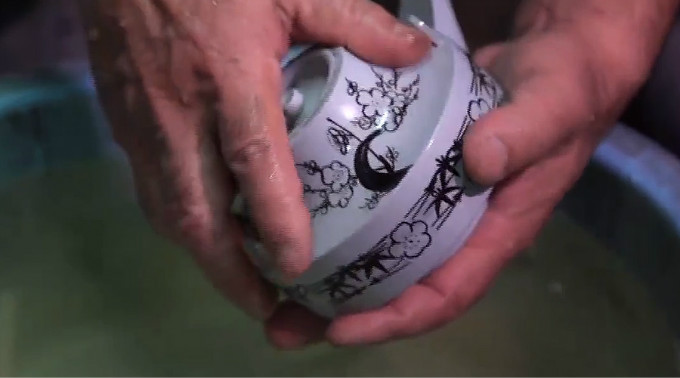

将壶泡入硝酸溶液中进行腐蚀（封上壶嘴及壶盖），手摸来确认腐蚀程度

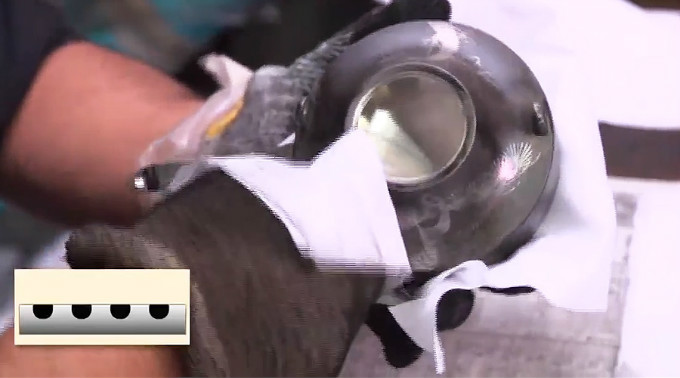

腐蚀后，擦除表面的腐蚀液及绘画颜料，颜料遮盖部分不受影响保持光泽，其他部分形成磨砂质地，日本称为“梨子地”
10）涂漆
将生漆与松烟混合制成的黑漆，涂满壶身
涂漆后直接擦除表面的黑漆，从而使腐蚀后的凹面留存黑漆
放入湿室使大漆干燥后再上旋床擦拭，富有质感的表面就呈现出来

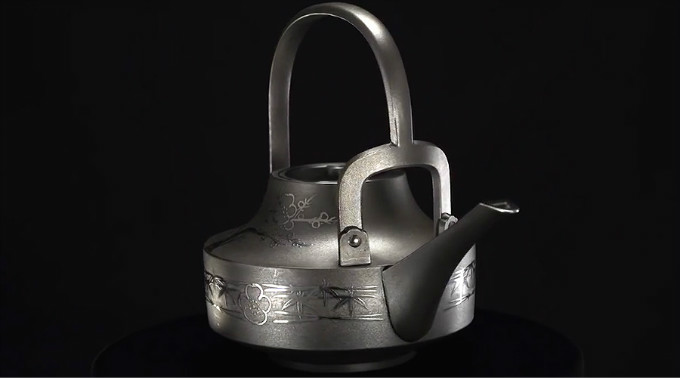

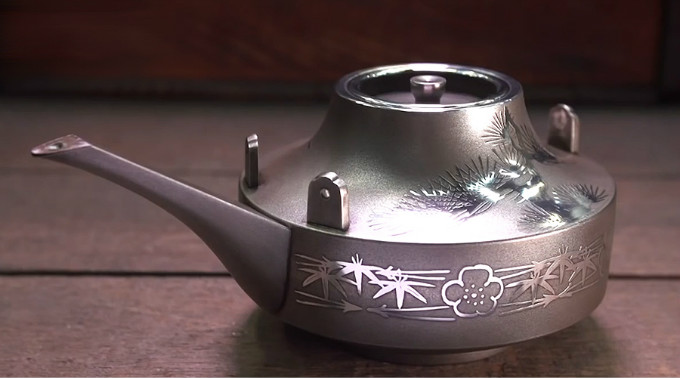

11）成品
组装壶把，一把酒壶就完成了

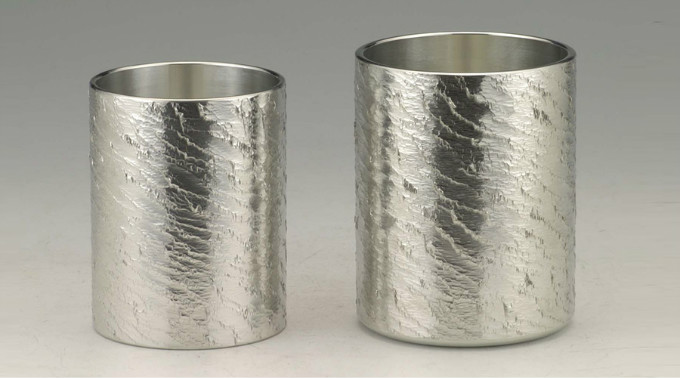

锡虽是金属，但有着适合的手感，这点是锡器的魅力
今井昌达片尾说的一句话很感人
“用手使用的物品，用手制造出来不是更好吗？”
视频来自艺术与工艺商会（arts & crafts co.)上传至youtube的视频，以下视频做了剪辑：
评论登录
